1. ميزات التحكم الهيدروليكي الكامل ومزايا النظام الهيدروليكي
2. إطالة عمر المكونات
3. تحسين موثوقية المعدات
4. تقليل معدل الفشل
5. تقليل تكاليف الصيانة
لتلبية احتياجات ضخ الخرسانة بأحجام مختلفة، قامت شركة HeTaiFeng ببحث وتطوير مضخة خرسانة ديزل بقدرة 50-100 م3/ساعة، ونظام هيدروليكي كامل، وهيكل بسيط، وتزييت مركزي لضمان أداء موثوق وممتاز لمضخة الخرسانة لمقطورة الديزل.
الملامح الرئيسية لمضخة الخرسانة الهيدروليكية بمحرك الديزل Hetaifeng
1. الطاقة: مضخة خرسانة مقطورة هيدروليكية بمحرك ديزل بمحرك كهربائي من Siemens
2. مضخة الزيت الرئيسية: HAWE الألمانية الأصلية أو Rexroth اليابانية أو Kawasaki
3. الأختام: مضخة الخرسانة الهيدروليكية للمقطورة الهيدروليكية بمحرك الديزل الأمريكي باركر
4. المكونات الكهربائية الرئيسية: الأجهزة الكهربائية الأصلية من شنايدر أو أومرون أو LS
5. مجهزة بمفاتيح يدوية للضغط العالي والضغط المنخفض
6. وصلات الأنابيب: مضخة الخرسانة الهيدروليكية للمقطورة بمحرك الديزل الأمريكي Eaton
7. خط أنابيب بطول 100 متر وقطع غيار وأدوات
مميزات ومزايا التحكم الهيدروليكي الكامل للنظام الهيدروليكي
إطالة عمر المكونات
نظام التبديل الهيدروليكي الشامل: إجراءات التبديل البديلة بين الضخ وتوزيع الأنبوب S لا تتضمن إشارات كهربائية. يحدث تأثير وضوضاء قليلة أثناء عملية التبديل، لذلك يتم إطالة عمر خدمة المضخة الهيدروليكية والصمامات بشكل واضح.
تحسين موثوقية المعدات
النظام الهيدروليكي الشامل يحفظ العملية الوسيطة للإشارات الكهربائية. بهذه الطريقة، يتم زيادة موثوقية المعدات بأكملها بشكل كبير.
تقليل نسبة الفشل
يعتمد نظام التبديل الهيدروليكي الكامل لوحة صمام مركزية، والصمامات الهيدروليكية للنظام الرئيسي مركزية في لوحة صمام واحدة. يتم تقليل عدد خطوط الأنابيب المترابطة، ويصبح النظام أكثر إحكاما، وفي نفس الوقت يتم تقليل احتمالية تسرب الزيت.
تقليل تكاليف الصيانة
نظام التبديل الهيدروليكي الكامل، مع حذف الأجزاء الأربعة القابلة للتلف بشكل كبير في نظام التبديل الإلكتروني، يقلل من تكاليف صيانة المعدات.

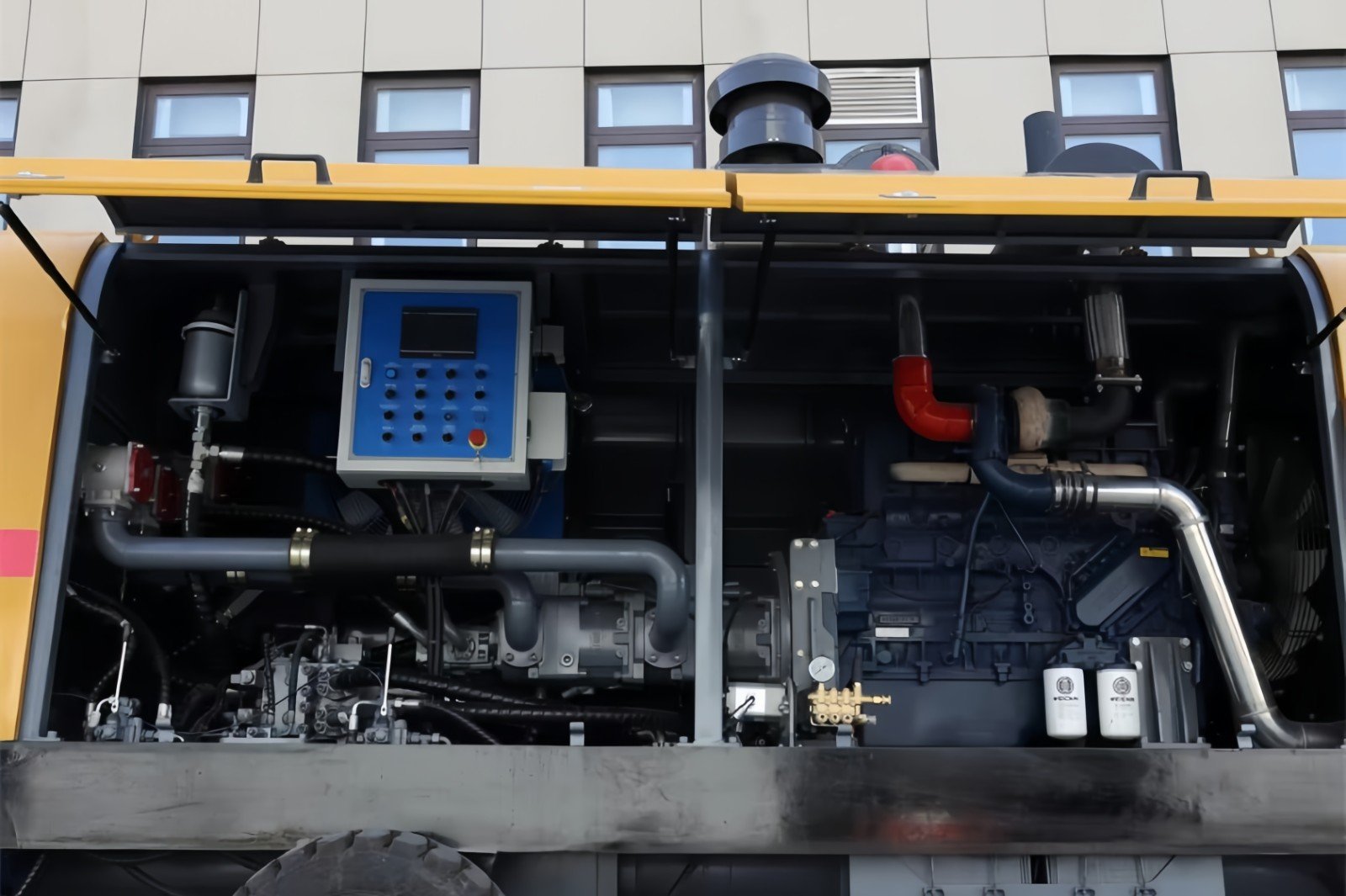

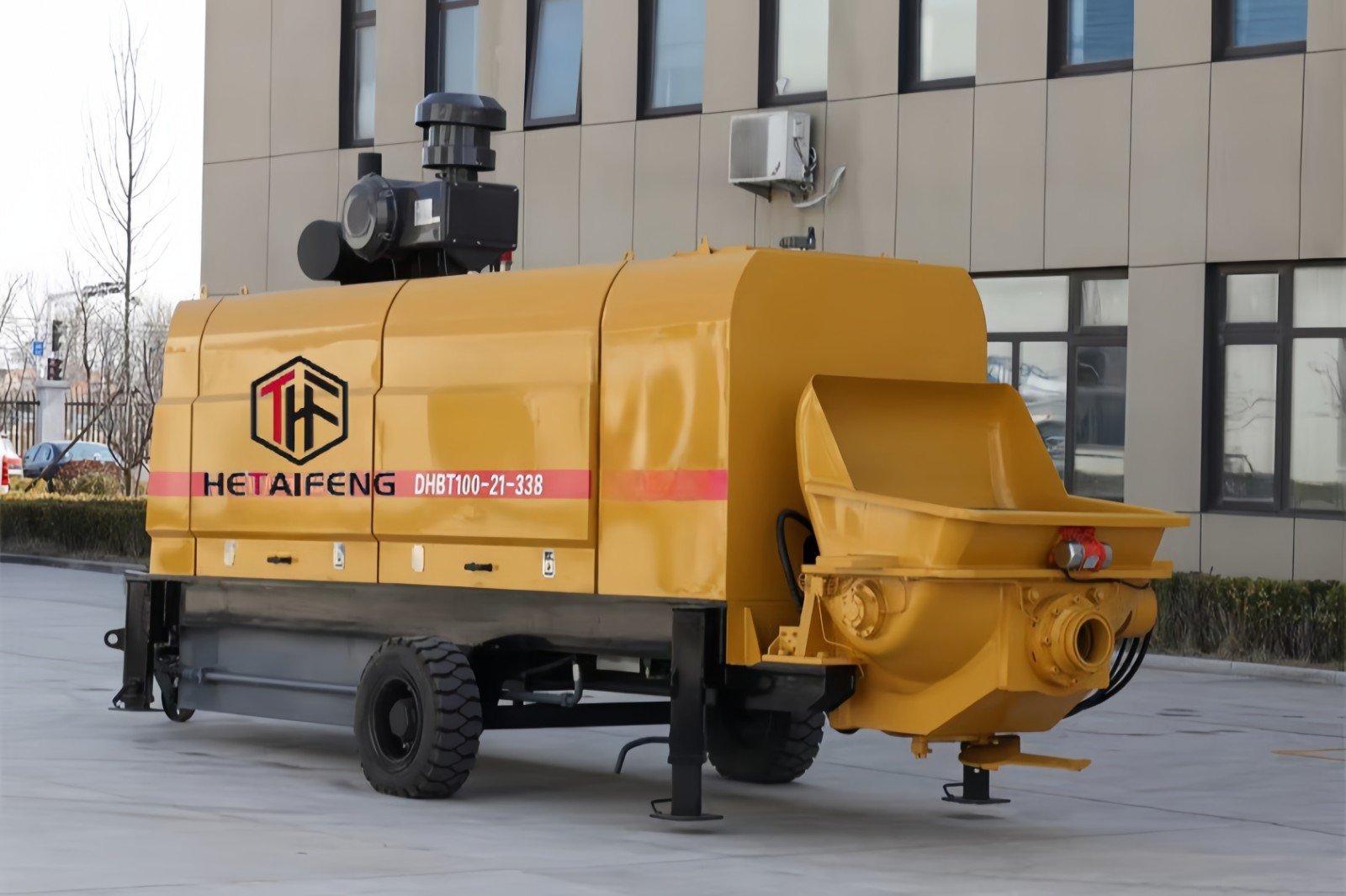

الصور:
معامل:
غرض | وحدة | المعلمة | |
نظام الضخ | الحد الأقصى لحجم التسليم النظري | م³/ساعة | 100 |
ماكس. ضغط التسليم النظري | الآلام والكروب الذهنية | 20 | |
أقصى ارتفاع التسليم النظري | م | 300 | |
مسافة التسليم النظرية | م | 1200 | |
محرك الديزل | كيلووات | ويتشاي 186 كيلو واط | |
نوع صمام التوزيع | صمام الأنبوب S | ||
مواصفات اسطوانة التسليم | مم | 230×1800 | |
مواصفات الاسطوانة الرئيسية | مم | Ф180×1800 | |
حجم خزان الزيت الهيدروليكي | ل | 420 | |
قدرة هوبر | ل | 600 | |
ارتفاع الرفع | مم | 1400 | |
قطر فتح الإخراج | مم | 185 | |
القطر الداخلي لأنبوب التوصيل | مم | 125 | |
استهلاك الوقود | 228 جرام/كيلووات ساعة | ||
قوة محرك الديزل | ث | 185 | |
سرعة الدوران المقدرة | ص / دقيقة | 2300 | |
سرعة الخمول | ص / دقيقة | 800 | |
الجهد من خلية البطارية | V | 24VDC | |
حجم خزان النفط | ل | 150 | |
النظام الهيدروليكي | نوع دائرة الزيت الهيدروليكي | دائرة مفتوحة | |
ماكس. ضغط الزيت للنظام الرئيسي | الآلام والكروب الذهنية | 32 | |
ماكس. ضغط الزيت لنظام الخلط | الآلام والكروب الذهنية | 14 | |
ماكس. سرعة الدوران | ص / دقيقة | أربعة وعشرون | |
معلمات أخرى | هبوط الخرسانة | مم | 80 ～ 200 |
الحد الأقصى المسموح به للركام | مم | بيبل 50، حجر مكسر 40 | |
الأبعاد ( الطول×العرض×الارتفاع ) | مم | 6800×1930×2190 | |
وزن | كجم | 7500 | |
